怎么根據自己的工件去選擇需要的平面磨床，如何選型？很多時候都是讓企業采購去找，但是采購不是使用部門不是技術人員對平面磨床大多不了解，今天YASHIDA磨床廠家就簡單介紹一下平面磨床怎么選型。

一、選型前需要明確的三個基本參數

無論采購何種平面磨床，第一步都是確認以下三組數據：

加工對象類型：純平面件（模板、墊塊、閥板）還是帶臺階、槽或圓弧的成型面。

尺寸范圍：工件最大長度、寬度及高度，直接決定工作臺行程。

精度等級：平面度、平行度要求。例如常見模具件平面度要求0.005mm/300mm以內。

二、平面磨床的核心選型維度

工作臺尺寸與承載

工作臺的長寬應至少比工件大10%。常見規格包括300×600mm、400×800mm、500×1000mm、600×1500mm等，分別對應不同大小工件的批量加工。選型時避免工作臺剛好等于工件尺寸，否則無法裝夾吸盤或夾具。

精度能力

多數精密平面磨床的出廠標準為平面度≤0.005mm/300mm，重復定位精度±0.002mm左右。對于普通沖壓模具、自動化零件、液壓閥板等，該精度已可滿足。若需更高等級（0.002mm以內），則需選用高剛性機床并配合恒溫環境及更高級別的主軸。

修砂與補償方式

砂輪在磨削過程中會出現損耗，需要定期修整恢復鋒利度和形狀。低端機型需手動修砂并人工補償進給位置；中高端機型具備自動修砂及自動補償功能，可顯著降低人為誤差、提升批量一致性。是否需要自動修砂，取決于批量大小、材料硬度（如硬質合金、熱處理鋼）以及操作人員技能水平。

控制與進給類型

手動或液壓自動進給適合單件或小批量；全自動程序控制可設定粗磨、精磨、無火花磨削循環，適合穩定批量生產；數控系統（含NC與CNC）則能存儲多組加工程序，并實現成型面的聯動磨削。

三、按典型應用場景匹配設備參數

場景一：通用精密平面批量加工（無需自動修砂）

常見于模架廠、汽車零部件供應商、自動化設備零部件外協加工。工件為各類模板、墊塊、閥板、基座，平面度要求0.005mm以內，批量穩定，操作工可定期手動修砂。

此時宜選用全自動程序控制平面磨床（通常以AHD標識）。工作臺尺寸根據工件大小選擇，例如300×600mm或400×800mm；主軸徑向跳動≤0.002mm；具備自動進刀、粗精磨轉換、火花磨削等功能，但不強制要求自動修砂。這類設備在市場上常見配置為工作臺300×600mm、400×800mm、500×1000mm及600×1500mm，分別對應不同規格工件的批量產出。

場景二：連續批量加工需自動修砂補償

在硬質合金、熱處理模具鋼或不銹鋼材料的批量磨削中，砂輪損耗速度快，頻繁手動修砂影響效率且容易因補償失誤導致尺寸超差。此時應選用帶自動修砂及自動補償功能的數控平面磨床。

典型參數：工作臺300×600mm或400×800mm，垂直進給分辨率0.001mm，可設置修砂間隔、修砂量，并在修砂后自動進給補償至原刀位。這類設備通常以APS或類似標識區分，適合24小時連續作業場合并顯著降低對操作工技能的依賴。

場景三：成型面加工（圓弧、斜面、槽、異形輪廓）

對于沖頭、斜楔、鞋模、刀具、連接器模具等需要成型磨削的工件，必須使用數控成型磨床。該類型設備需具備砂輪自動修整功能——通過數控驅動修整器（金剛石滾輪或單點筆）修出所需輪廓，并自動補償磨削深度。

選型時需根據工件尺寸選擇工作臺行程，常見規格有500×250mm、500×1200mm、700×300mm等。數控系統分為簡易NC（可存儲少量程序，適用于固定成型磨削）和全閉環CNC（聯動插補，適用于復雜曲面）。此類設備全部支持自動修砂與補償，且通常標配光柵尺反饋以提高定位精度。

四、選型中容易被忽略的配套參數

除了主機規格，還需關注以下附件與條件的匹配：

吸盤類型：永磁吸盤用于普通鋼件，省電且安全；電磁吸盤調節方便；真空吸盤用于非鐵磁性材料（如鋁、不銹鋼薄片）。

磨削液系統：普通乳化液即可滿足大多數鋼材；精密陶瓷或硬質合金需高過濾精度的冷卻系統（如紙帶過濾或磁性分離）。

主軸冷卻：高轉速或長時間連續運行建議選配油冷主軸，防止熱伸長引起精度漂移。

機床基礎及環境：平面磨床對地基振動和溫度敏感，選型前需確認安裝位置是否滿足說明書要求。

五、建立選型決策清單

在實際采購前，建議按以下步驟梳理需求：

記錄最大工件的長、寬、高及平面度公差（例如300×500×50mm，平面度≤0.005mm）。

判斷是否需要自動修砂補償：

不需要，操作工可手動修砂 → 考慮全自動程序控制平面磨床（AHD類）

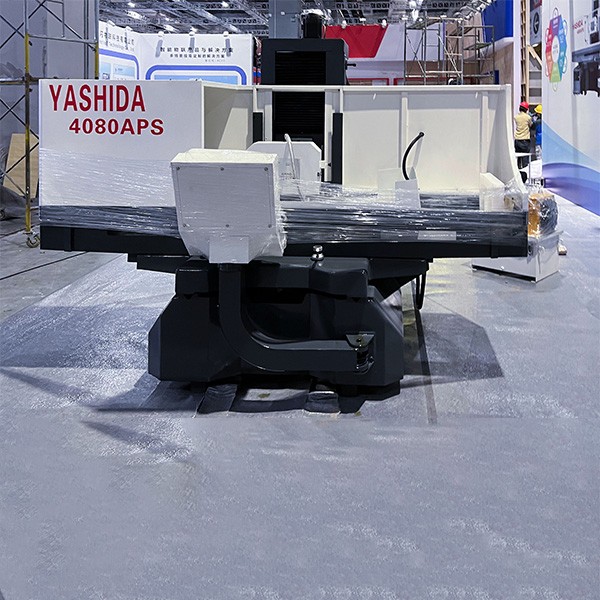

需要，批量大或材料硬 → 考慮數控平面磨床（APS類）

判斷工件形狀：

純平面或簡單臺階 → 全自動程序控制或數控平面磨床即可

含圓弧、斜面、復雜成型面 → 必須選數控成型磨床（NC/CNC類）

根據工件尺寸對工作臺行程：

300×600mm以內 → 對應3060型號

400×800mm以內 → 對應4080型號

500×1000mm以內 → 對應5010型號

600×1500mm以內 → 對應6015型號

小型成型件（500×250mm）→ 對應525型號

長型成型件（500×1200mm）→ 對應5012型號

中型成型件（700×300mm）→ 對應730型號

對照上述場景，篩選出2-3個規格匹配的型號，并索取實際加工精度報告或安排試磨。

平面磨床的選型本質上是將工件特征、精度要求、批量特性與設備的功能參數進行匹配。無需追求過多冗余功能，也不必盲目迷信高配置。按照“尺寸對行程、精度對標稱值、修砂對批量、形狀對機型”的原則，即可找到適合當前生產的方案。在實際操作中，可參考市面上成熟的系列劃分，例如YASHIDA的AHD系列（全自動程序控制，精度0.005mm內）、APS系列（數控平面自動修砂）以及NC/CNC系列（數控成型自動修砂），結合自身圖紙要求進行復核與試磨驗證。
